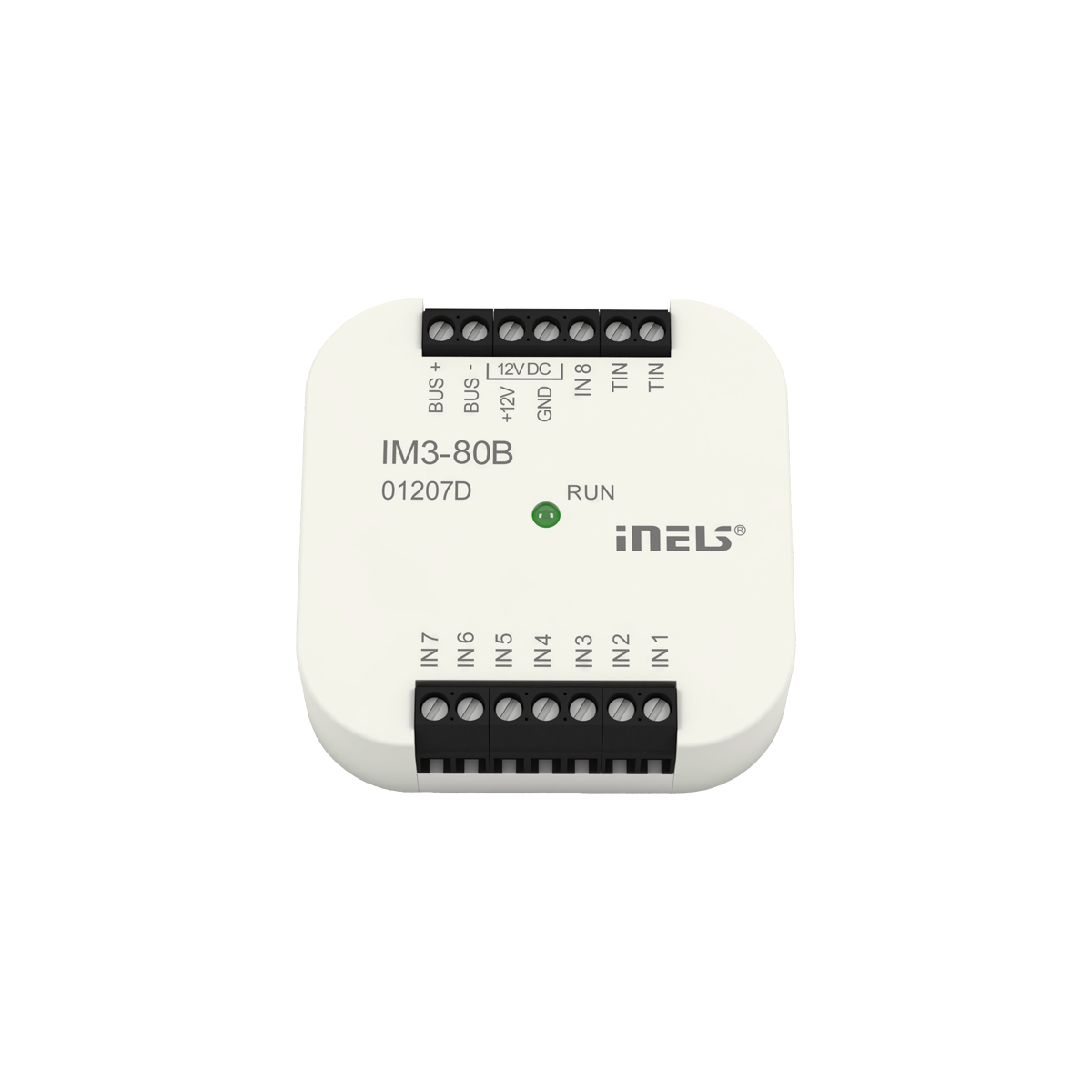

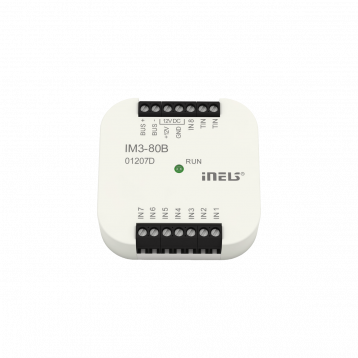

Đầu vào nhị phân IM3-80B

Để kết nối tối đa 8 thiết bị với tiếp điểm khô (Pir, nút, v.v.), 1 x TZ / TC đầu vào nhiệt, đầu ra để phát điện cho cảm biến 12 V DC / 75 mA, lắp vào hộp cài đặt
Các đơn vị đầu vào nhị phân IM3-20B, IM3-40B và IM3-80B được sử dụng để kết nối 2, 4 hoặc 8 thiết bị (công tắc, nút, công tắc của thiết kế khác, cảm biến Pir, đầu báo cháy và khí, v.v. )

Một phần của các đầu vào có thể được sử dụng như cảm biến báo động:
IM3-20B - đầu vào IN1, IN2
IM3-40B - đầu vào IN1, IN2
IM3-80B - đầu vào IN1 - IN5

Danh sách của các thiết bị bên ngoài được kết nối với đầu vào của thiết bị có thể là NO hoặc NC - Các tham số đầu vào được xác định trong phần mềm IDM
Các đơn vị tạo ra một điện áp cung cấp 12 V DC / 75 mA để cung cấp nguồn cho các cảm biến, do đó chúng có thể cung cấp nguồn cho các cảm biến Pir, cảm biến khí.
Hoạt động sử dụng đầu ra DC 12 V
Các đơn vị có thể được sử dụng để đếm xung của đồng hồ đo năng lượng.
Thiết bị được trang bị đầu vào nhiệt độ để kết nối cảm biến nhiệt độ hai dây bên ngoài TC / TZ (xem phụ kiện).
IM3-20B, IM3-40B, IM3-80B được thiết kế để gắn vào hộp đấu dây.
